天线放大器

功能简介：

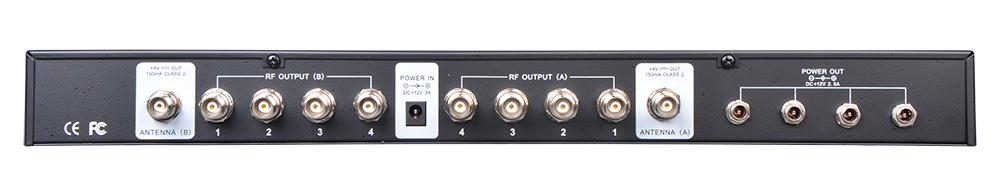

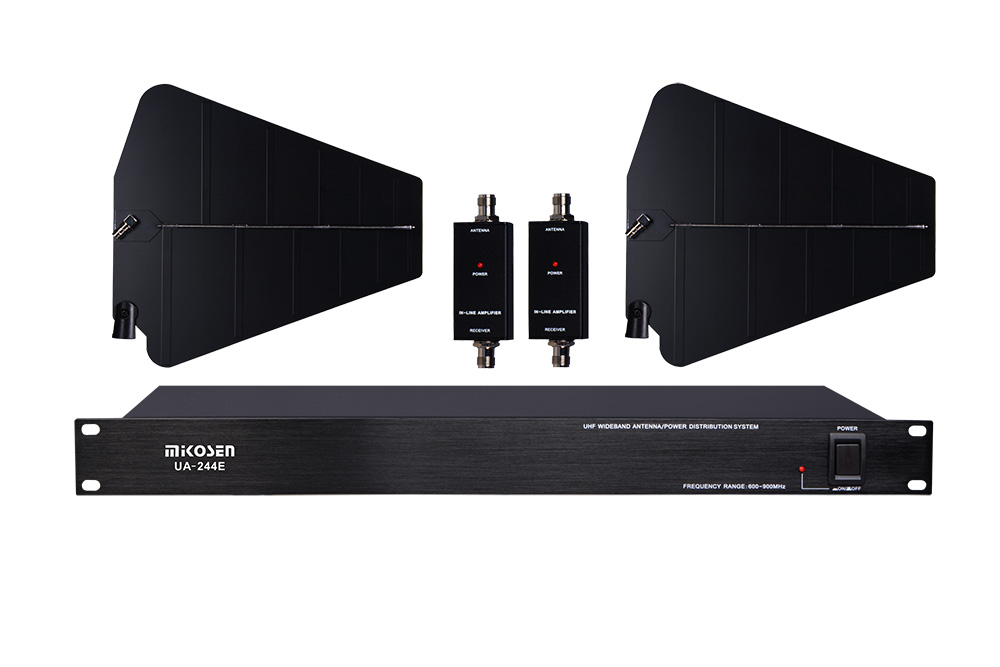

UHF频段600-900MHz宽频带分集式天线放大及分配系统，具有多种类型接收天线选择！根据实际需要，选用合适的接收天线和耦合器应用，可增强无线电信号接收灵敏度及稳定性，满足各种工程场合需求！无线电信号通过接收天线之后作整作增益，再分配到多个通道的无线接收系统。一台主机可提供4台接收机的分配连接。可以把多个700-860MHz范围内不同频段的无线系统连接一起使用。

技术参数：

频率响应:600 - 900 MHz
最大增益:+3dB - +10dB
阻抗:50 ohms
安装插头:TNC
幻像电源:+8V DC 20mA
供电:+15V DC
主机尺寸:482mm X 44mm X 183mm
工作温度:-20° - +50°
天线尺寸:长340mm X 高310mm X 厚25mm
支架高度:50cm(含万向软管)

天线说明：

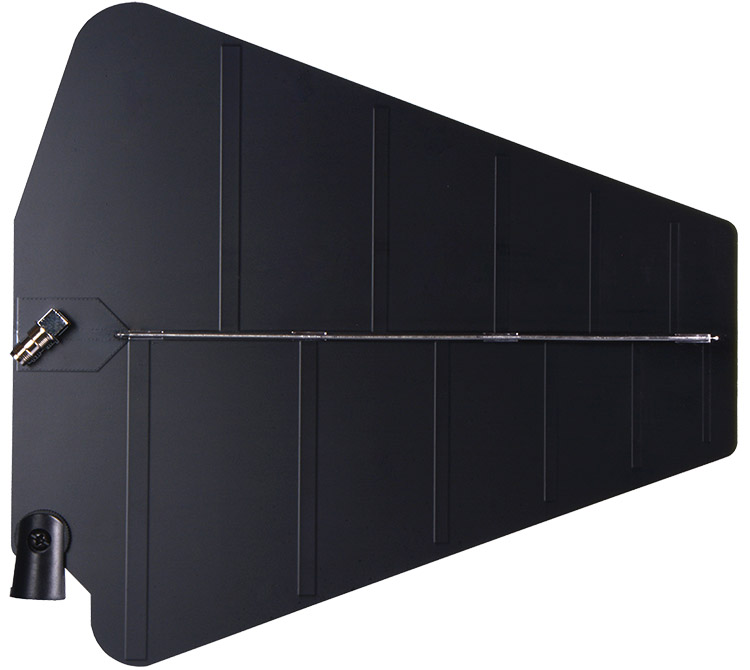

UA49宽带LPDA(对数周期偶极阵-Log Periodic Dipole Array)天线，为UHF频段600-900MHz的无线系统提供2合1式的高增益的接收能力，而接收频带已覆盖整个UHF通道。对装式的定向天线设计，为分集式UHF无线系统提供理想的远距离和稳定的接收表现。另外，亦可作多通道无线系统的共用天线。

UA49是设计于需要远距离接收和发射的应用，如体育场馆、演唱会、剧场、及大型演出场所；或一些会阻挡视线及接收的环境。另外，天线可轻易稳固的安装；同时亦可容易地拆除，方便携带。该天线差不多可使用于所有UHF频段的无线接收机中，并提供90°角度固定频带中的定向覆盖接收。比较接收机附带的标准天线，UA49可提供在50欧姆阻抗时约6dB的射频信号提升。

UA49天线是以工业级标准的玻离钢及铜膜镀金层构造，提供耐用、防腐蚀、抗紫外线、防震及轻型的特点，在不同环境下可作长时间及稳定的表现。



技术指标：

●天线类型：对数周期指向(LPDA)天线

●工作频带：600 MHz - 900 MHz

●增益：6 dB 典型

●阻抗：50 欧姆 典型

●电压驻波比≤ 1.7 :1

●指向性椭圆形：水平 90°，垂直 60°

●指向极性：垂直 (于垂直安装)

●连接端子：TNC

●外形尺寸：338mm 长 x 315mm 高 x 25mm 厚

产品说明：

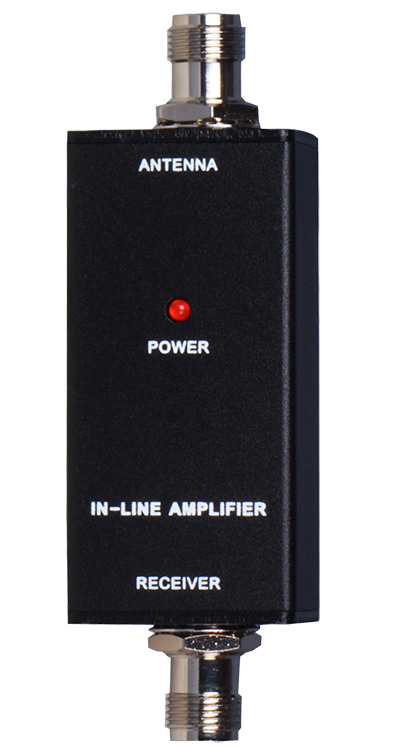

UA78可以将UHF高频信号增益提高3-10dB之后输出。低插入损耗，高分离度设计。是一个理想的天线系统附件，补尝在长距离连接线上的信号衰减，使扩大无线系统工作范围及稳定性。

技术指标：

●频率范围:500 MHz to 900 MHz

●增益:3 dB- 10 dB

●端子:TNC母头

●电压驻波比: (10dB增益) 输入：≤ 3 :1；输出：≤ 3 :1

●噪声 (10dB增益) 6 dB 典型

●供电:幻象8V 直流，20mA

●工作温度-20°C 至 +60°C

●外形尺寸23 mm x 32 mm x 97 mm

●封装黑色电镀铝材
